功能
快速灭弧方案－保护开关设备避免受到故障电弧危害.
REA101弧光故障保护系统 - 主模块可利用环型或辐射型光纤传感器，或者是透镜传感器进行光检测。每个 REA101 模块还配备了两个扩展端口。每个端口上最多连有五个扩展模块。通过光纤连链路通信或REA105 中间扩展模块，可将 REA101 的多个模块进行互联。
应用范围
REA10_弧光保护系统设计用于所有低压或中压空气绝缘铠装开关柜中可能产生弧光短路短路的断路器（CB）的快速保护。发生弧光短路时，在弧光检测传感器覆盖的区域的弧光短路可以被快速定位。
l 毫秒级动作时间，最短动作时间＜2.5ms保证保护正确动作后
l 可以用环形或放射型光纤传感器或透镜型传感器进行光检测
l 高速跳闸出口，并具有可投退的三相过流或两相过流和零序过流判据确保可靠动作
l 减少重大损失,提高人员的操作安全性,顺利恢复电力
l 支持冗余、瞬时和自动防止弧光故障保护
l 可采用仅利用弧光及弧光＋过流两种判据方式
l 集成快速过流检测，确保无损失跳闸决策
l ABB专利技术的光纤检测弧光故障，保证检测无死区
l 传感器光纤环路、工作电源及中央单元与扩展单元间的电缆线路可以连续自检，保证系统可靠
l REA 101提供两个扩展接口，每个扩展接口最多可链接5个扩展单元。
l 通过其他的 REA 105 扩展模块提供的选择性跳闸方案
l 两个光电子连接器，用于主模块间、长距离的光/电流/跳闸信号的快速传输
l 独有的背光补偿功能，避免因为突然开关柜门、电灯等非故障性光源产生误动
| 模拟量 | 交流电流输入 | 3路， 1A，5A |
|---|---|---|
| 频 率 | 50Hz/60H | |
| 辅助电源 | 110~240V AC 110~250V DC 24...60 V DC | |
| 传感器输入 | 光纤传感器 | |
| 透镜型传感器 | ||
| 跳闸输出 | 两个电气隔离的高速IGBT半导体输出 | HSO1和HSO2 |
| 继电器输出 | TRIP3 | |
| 装置自检输出 | （IRF） | |
| 扩展 | 扩展单元连接用的端口A和B | 一个端口上最多可连接5个扩展单元 |
| REA101之间的通信 | 光信号 | |
| 过流信号 | ||
| 跳闸信号 | ||
● 独立运行
● 与其它REA 101中央单元一起运行
● 与REA 103、REA 105和REA 107扩展单元一起运行
REA 101提供两个扩展接口，每个扩展接口最多可链接5个扩展单元。多个REA 101单元可通过光纤或REA 105单元连在一起。通过使用REA 103、REA 105和 REA 107扩展单元可增加选择性并进一步扩展保护区域。REA 105单元可提供快速跳闸输出用于跳闸，如跳开母联开关。REA 107具有8个透镜型传感器输入口。 断路器失灵保护，装置自检。

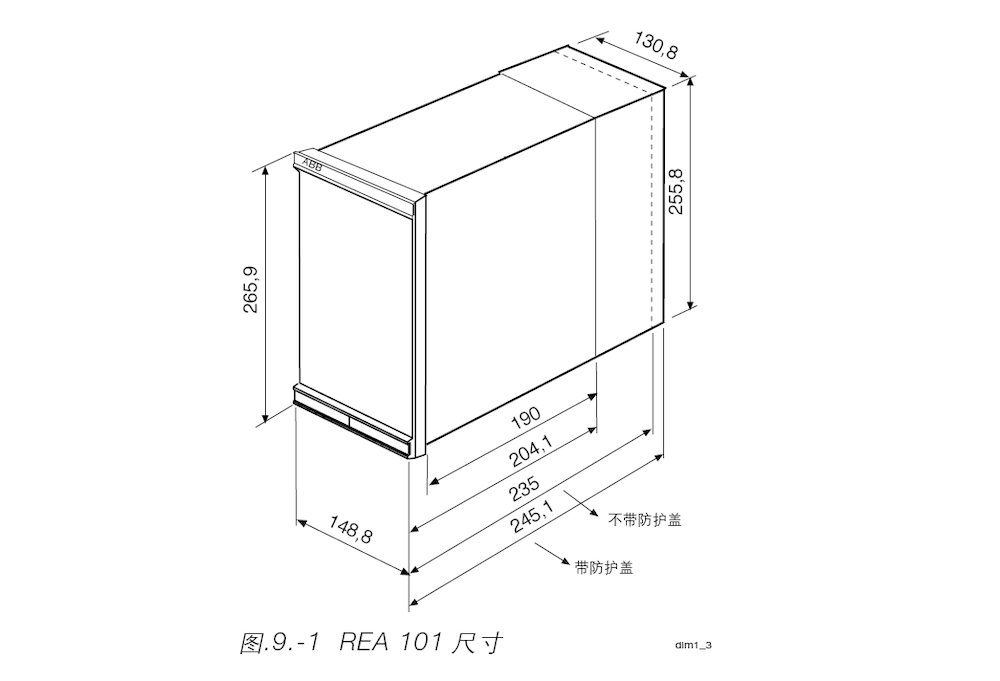

l 外形尺寸：148.8mm*265.9mm*245.1mm
l 面板开孔尺寸：宽135.2±1 mm *高254.3±1 mm
外形图
