功能
ABB经典的经济型电流保护装置。SPAJ140C组合式过电流与接地故障保护装置，是用于直接接地，电阻接地或阻抗接地电力系统中的辐射式馈线作为有选择性的短路和接地故障保护。保护继电器包括给点力元件和接地故障元件两部分，他们都具有高灵活的跳闸和信号装置。
应用范围
应用领域覆盖电力、建筑、局配网等行业。 适用架空线路、电缆线路、进出线柜等场景。
l 经济性价比高
l 高可靠稳定性
l 具有断路器失灵保护
l 设计灵活性高
l 强大的软件支持，计算机录取参数
l 带有内部故障自动诊断的连续自检功能
l 具有2个重载和4个轻载输出继电器可供现场设置使用
l 整定值、电流显示测量值及存储的故障值等均采用数字显示
| 模拟量 | 交流电流输入 | 4路，0.2/1A，1/5A |
|---|---|---|
| 电流输入过载能力 | 持续 4In | |
| 1s 100In | ||
| 辅助电源 | 48~220V DC | |
| 开关量 | 外部控制输入 | 1路 |
| 开入量额定电压 | 18…265V DC 80…265V AC | |
| 继电器输出 | 5路 | |
| 开出量额定电压 | 80…265V AC/DC | |
| 测量 | 电压测量范围 | 0.2Un – 1.5Un |
| 电流测量范围 | 0.1In - 4In | |
| 测量精度 | ±5% | |
| 整定范围 | 电流值 | 0.05- 40In |
| 电流步长 | 0.01A | |
| 时间 | 0.05- 300S | |
| 时间步长 | 0.01S | 数据传输 | 串行通讯口 |
支持功能
| 定时限或反时限过流 | ● |
| 瞬时或反时限过电流 | ● |
| 定时限或反时限无方向接地故障保护 | ● |
| 瞬时或反时限无方向接地故障保护 | ● |
| 断路器失灵保护 | ● |
| 自检功能 | ● |
●=已包括，○=订购时可选

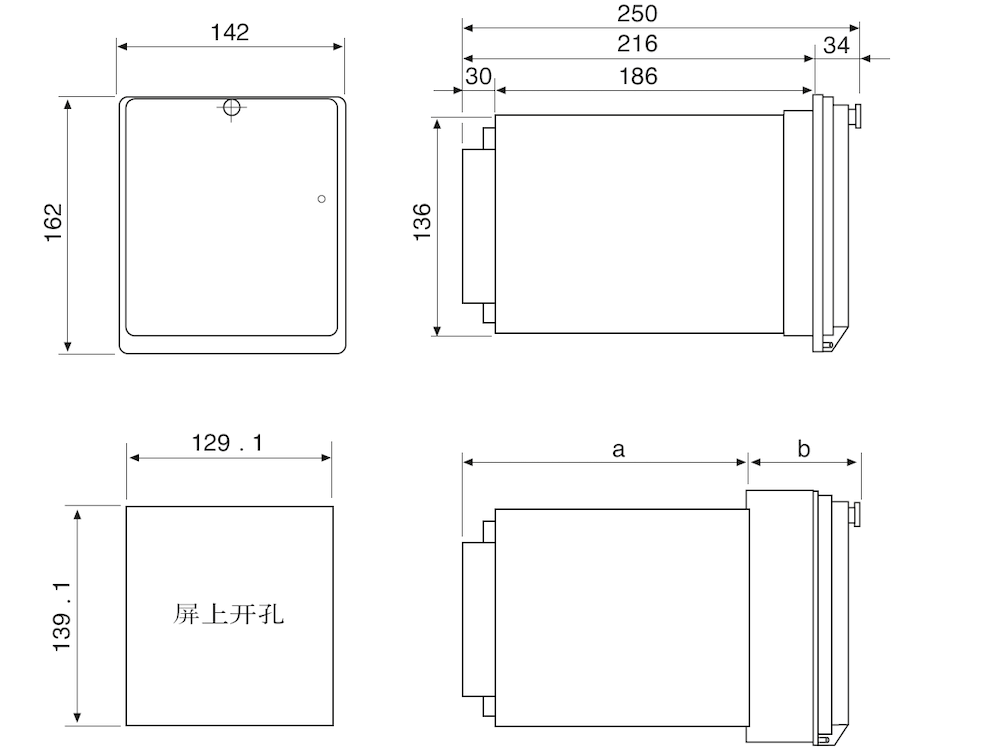

l 外形尺寸：宽142mm*高162mm*深250mm
l 面板开孔尺寸：宽129.1 mm *高139.1 mm
l 外形图
