功能
REF620馈线保护和测控装置，作为专用馈线保护装置，专门用于保护、控制、测量和监视公共和工业电网，包括辐射，环形和网状电网。REF620 提供馈线过流和接地故障保护，该保护可应用于中性点不接地网络和电阻或阻抗中性点接地网络。此外，利用装置先进的站级间通信功能，REF620 也可以用于环形网状配电网络或辐射网络保护。
应用范围
应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金、数据中心、新能源等行业。
l 可选弧光保护功能，1毫秒的速度高速输出
l 大屏幕LCD显示屏
l 支持双母线方案
l 开关量输入24~32个，开关量输出14~18个
l 面板具有11个自定义LED指示灯
l 16个可编程按钮
l 功能可扩展性，具有良好强大的逻辑编程功能
l 具有可选择的先进、快速的短路、接地故障定位功能
l 快速安装和测试的可插拔式结构，维护更换做到分钟级且一次设备不必停电
l 前面板设有现场维护接口（RJ45口），只需1条普通网线即可
l 能保存1024个的SOE事件
l 能存储最近的128个，1ms时标的故障录波
l 可以用传感器或传统的 CT、PT
l 组网灵活，开放性好，同时具有RS485和RJ45接口
l 具有GOOSE水平通信功能，无须硬线连接，各信息通过网线互发互传，方便可靠，降低施工、维护难度、减少故障点
| 模拟量 | 交流电流输入 | 4路，0.2/1A，1/5A |
|---|---|---|
| 电流输入过载能力 | 持续 4In | |
| 1s 100In | ||
| 交流电压输入 | 5路，60…210VAC | |
| 电压输入过载能力 | 持续 240V AC | |
| 10s 60V AC | ||
| 频 率 | 50Hz/60H | |
| 辅助电源 | 38~264V AC 38~300V DC | |
| RTD输入 | 支持的RTD传感器 | 100、250Ω铂，100、120、250Ω镍，10Ω铜 |
| 开关量 | 开 入 量 | 24-32路 |
| 开入量额定电压 | 24…250VDC | |
| 开 出 量 | 14-18路 | |
| 开出量额定电压 | 250V AC/DC | |
| 连续接触能力 | 5A | |
| 3.0s接通能力 | 15A | |
| 0.5s接通能力 | 30A | |
| 测量 | 电压测量范围 | 0.01Un – 1.15Un |
| 电流测量范围 | 0.01In - 4In | |
| 测量精度 | ±5% | |
| 整定范围 | 电流值 | 0.05- 40In |
| 电流步长 | 0.01A | |
| 电压值 | 0- 2Un | |
| 电压步长 | 0.1V | |
| 时间 | 0- 3000S | |
| 时间步长 | 0.01S |
支持的站级通讯接口和协议
| 接口/协议 | 以太网 | 串口 | ||
| 100BASE_TX RJ_45 | 100BASE_FX LC | RS-232/RS-485 | 光纤ST | |
| IEC 61850 | ● | ● | - | - |
| MODBUS RTU/ASCII | - | - | ● | ● |
| MODBUS TCP/IP | ● | ● | - | - |
| DNP3（串口） | - | - | ● | ● |
| DNP3 TCP/IP | ● | ● | - | - |
| IEC 60870-5-103 | - | - | ● | ● |
●=支持
支持功能
| 功能\型号 | 电流互感器和电压互感器 | 传感器 |
|---|---|---|
| 三相无方向过流保护 | ● | ● |
| 三相方向过流保护 | ● | ● |
| 无方向接地保护 | ● | ● |
| 方向接地保护 | ● | ● |
| 导纳接地保护 | ● | ● |
| 零序功率接地保护 | ● | ● |
| 瞬时/间歇接地保护 | ● | ● |
| 谐波接地保护 | ● | ● |
| 负序过流保护 | ● | ● |
| 断相保护 | ● | ● |
| 零序过电压保护 | ● | ● |
| 三相低电压保护 | ● | ● |
| 三相过电压保护 | ● | ● |
| 正序低电压保护 | ● | ● |
| 负序过电压保护 | ● | ● |
| 频率保护 | ● | ● |
| 三相过热保护 | ● | ● |
| 断路器失灵保护 | ● | ● |
| 三相涌流检测 | ● | ● |
| 手合加速 | ● | ● |
| 弧光保护 | ○ | ○ |
| 多功能保护 | ● | ● |
| 故障定位 | ● | ● |
| 高阻抗故障检测 | ● | ● |
| 低频减载与供电恢复 | ● | ● |
| 自动重合闸 | ● | ● |
| 同期检测 | ● | - |
| 断路器状态监视 | ● | ● |
| 跳合闸回路监视 | ● | ● |
| PT断线监视 | ● | ● |
| 故障录波 | ● | ● |
| 故障记录 | ● | ● |
| 断路器控制 | ● | ● |
| 隔离开关控制 | ● | ● |
| 接地开关控制 | ● | ● |
| 隔离开关位置指示 | ● | ● |
| 接地开关位置指示 | ● | ● |
●=已包括，○=订购时可选

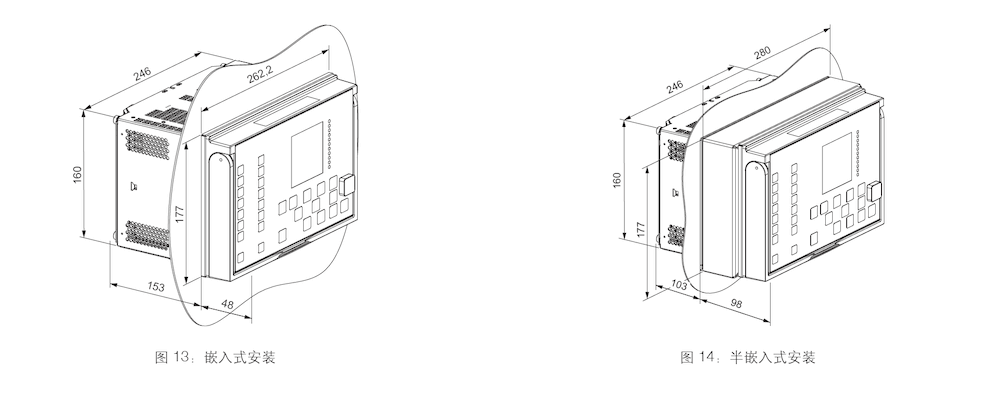

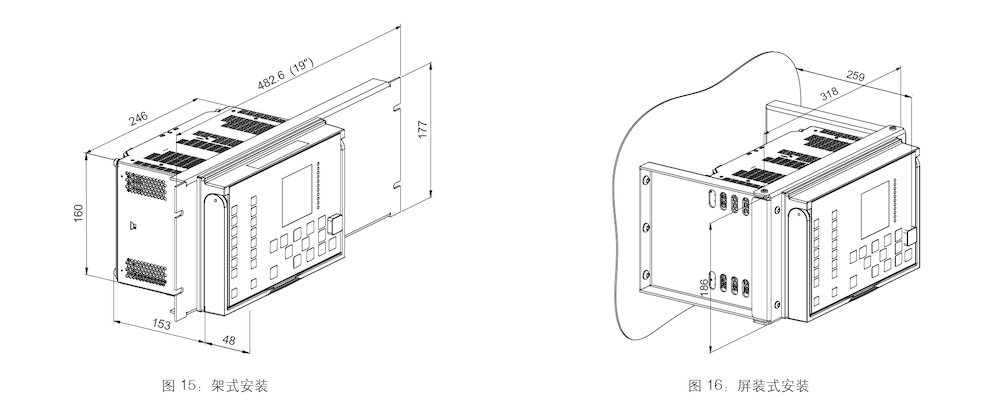

l 外形尺寸：318mm*186mm*259mm
l 面板开孔尺寸：宽248±1 mm *高162±1 mm
