功能
VEJ断路器采用整体浇注的全固封极柱，以及功能模块化设计的操动机构，是ABB集团全球研发设计和制造生产技术的完美结合，广泛应用于公共设施、工业、交通运输、建筑等配电领域。功能模块化的设计理念，可快速进行故障判断，缩短维护时间，从而实现快速恢复供电。在需进行频繁操作和/或需要开断短路电流的场合下具有极为优良的性能。完全满足自动重合闸的要求并具有极高的操作可靠性与使用寿命。
应用范围
广泛应用于10KV以下电力、水利、交通、石油、化工、煤炭、冶金、供电局配网、数据中心、商场、学校、医院、新能源等行业。
l 进口ABB真空灭弧室
l 整体浇注的全固封极柱
l 真空灭弧技术，一次封排工艺，洁净安全可靠
l 机械操作次数≥40000次
l 先进的机械防跳专利设计，无需辅助接点，与综保防跳不冲突，适合手动电动操作
l 卓越性能的通用型产品，执行ABB集团产品质量标准
l 可靠的ABB模块化操动机构交直流通用线圈模块
l 创新的卡扣式面板一体式底盘车
l 安全的电气机械闭锁，防误插针矩阵
l 丰富的运行经验，使用环境温度可达-25℃
l 操作机构本体自带储能手柄，各个模块相对独立，实现快速拆装
l 严谨的设计理念，高可靠性及专业技术
| 额定电压 | 10kV |
|---|---|
| 额定电流（A） | 630～4000 |
| 额定短路开断电流 （周期分量，有效值，kA） | 40 |
| 额定频率（Hz） | 50 |
| 额定短路关合电流（峰值，kA） | 100 |
| 额定热稳定电流（有效值，4秒，kA） | 40 |
| 额定动稳定电流（峰值，kA） | 100 |
| 额定短路开断电流的直流分量（%） | ≥40% |
| 雷电冲击耐压（峰值，kV） | 75 |
| 1分钟工频耐压（有效值，kV） | 42 |
| 开断额定短路电流次数 | 不少于30次 |
| 电气/机械寿命 | 不少于30,000次 |
| 辅助触点 | 8常开，8常闭 |
| 断路器等级 | C2/E2/M2 |

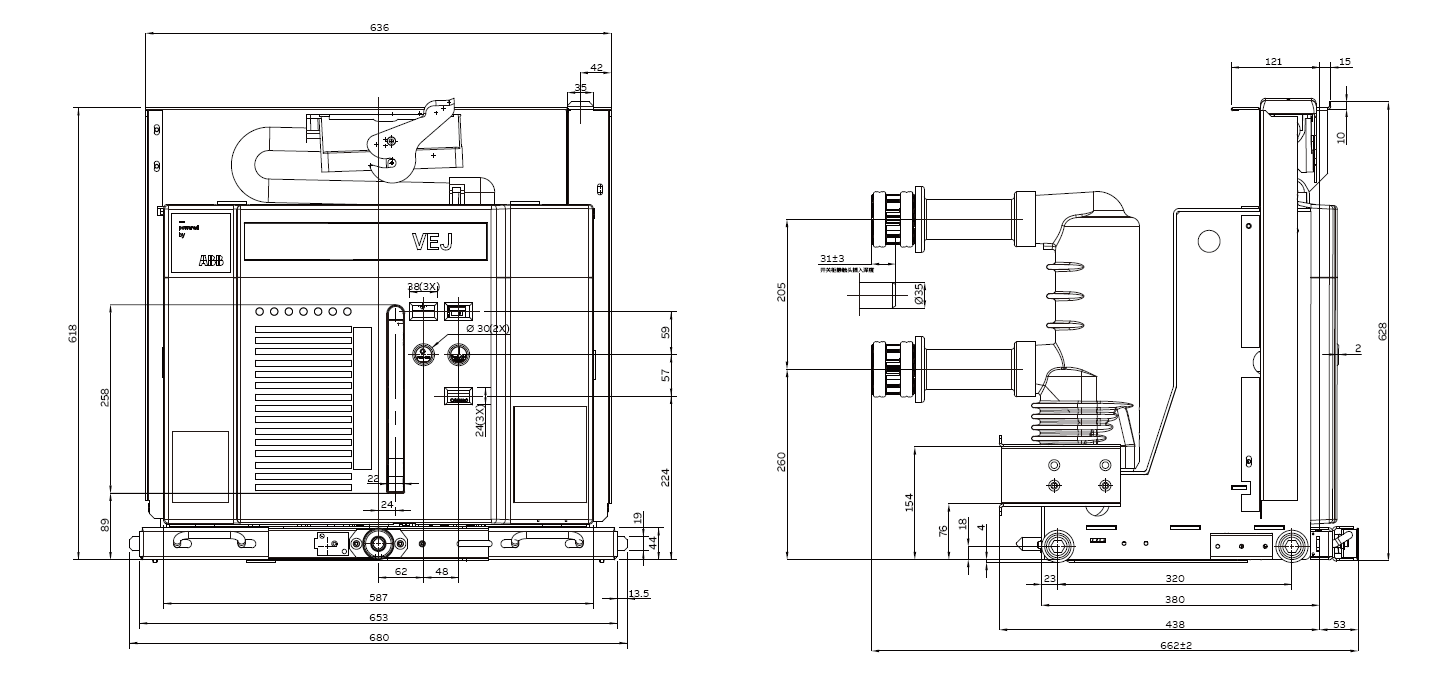

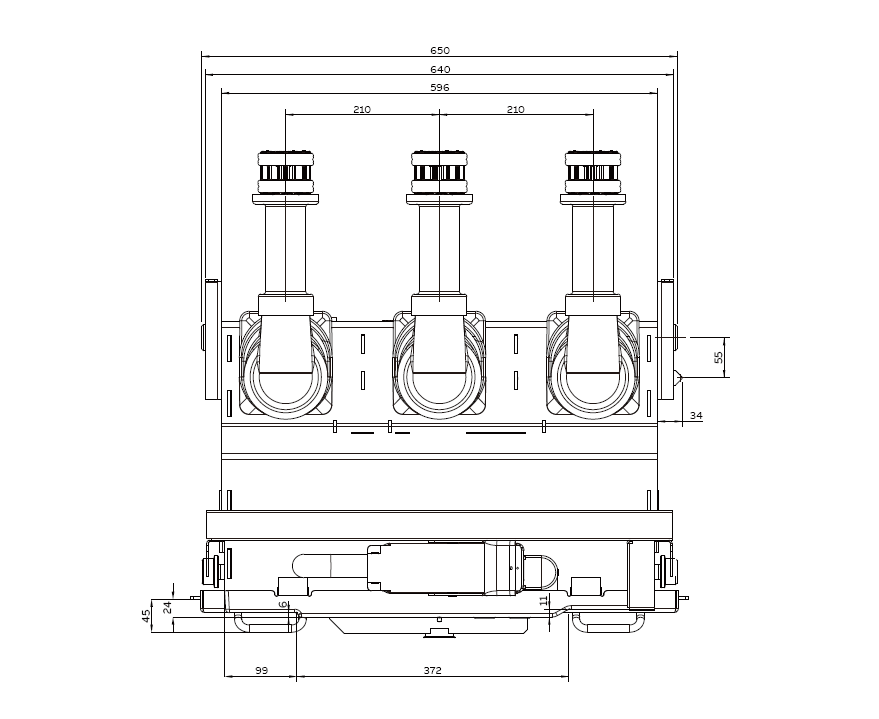

l 7.1 手车式VEJ（630 A/1250 A...25 kA...31.5 kA）外形尺寸

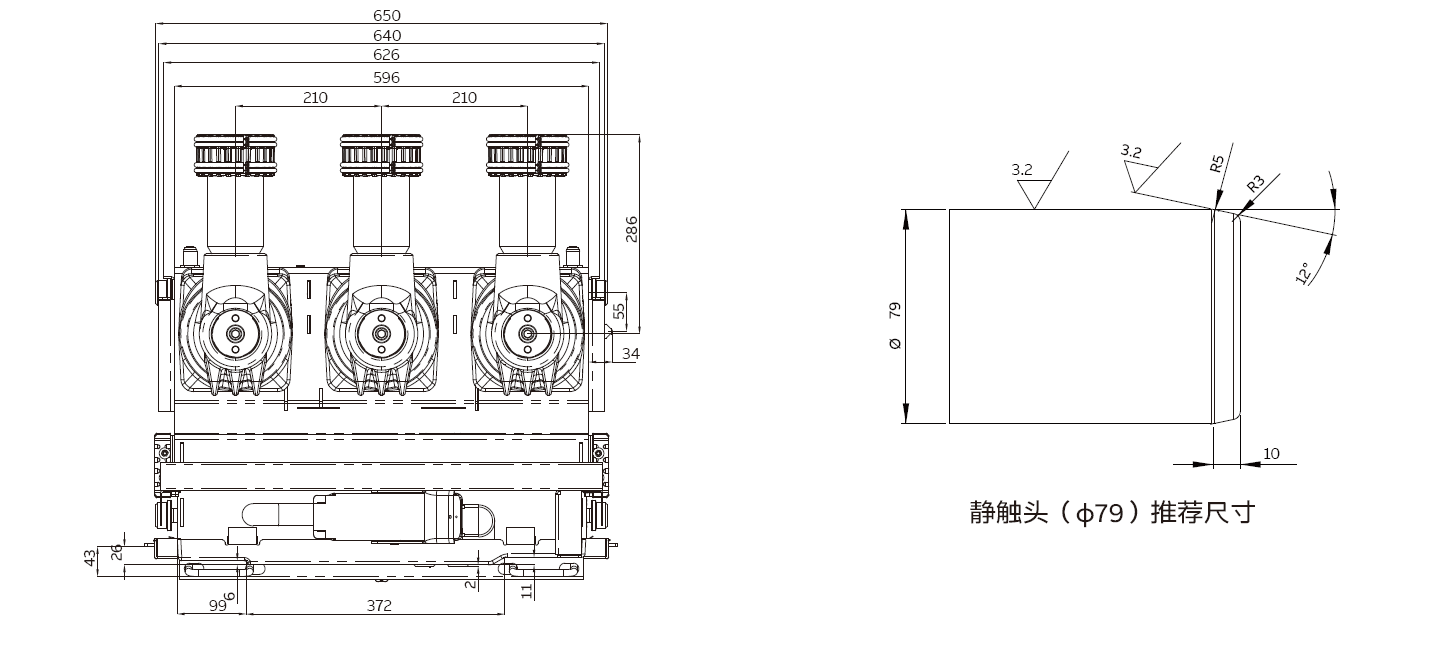

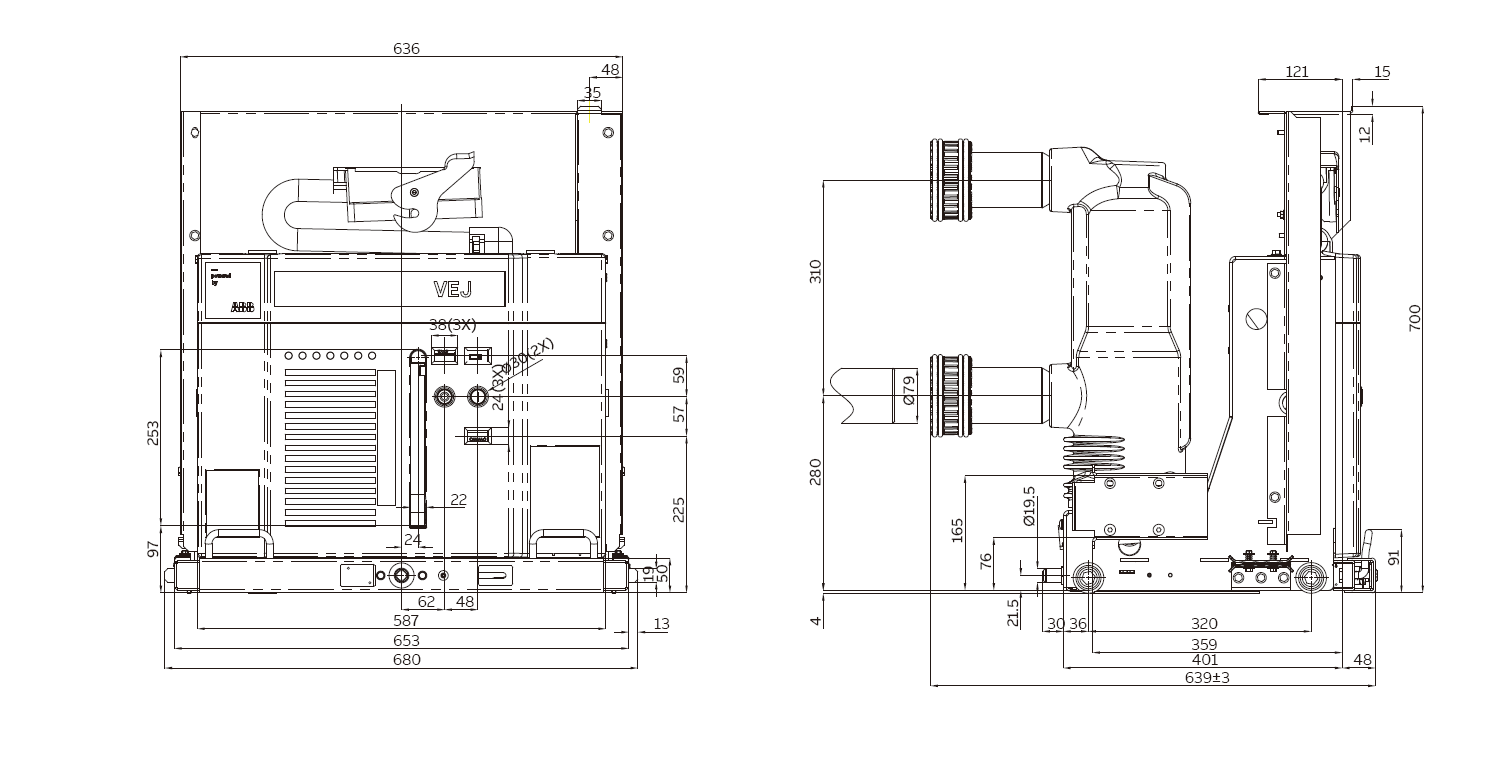

l 7.2 手车式VEJ（1600 A/2000 A...25 kA...40 kA,1250 A 40 kA）外形尺寸

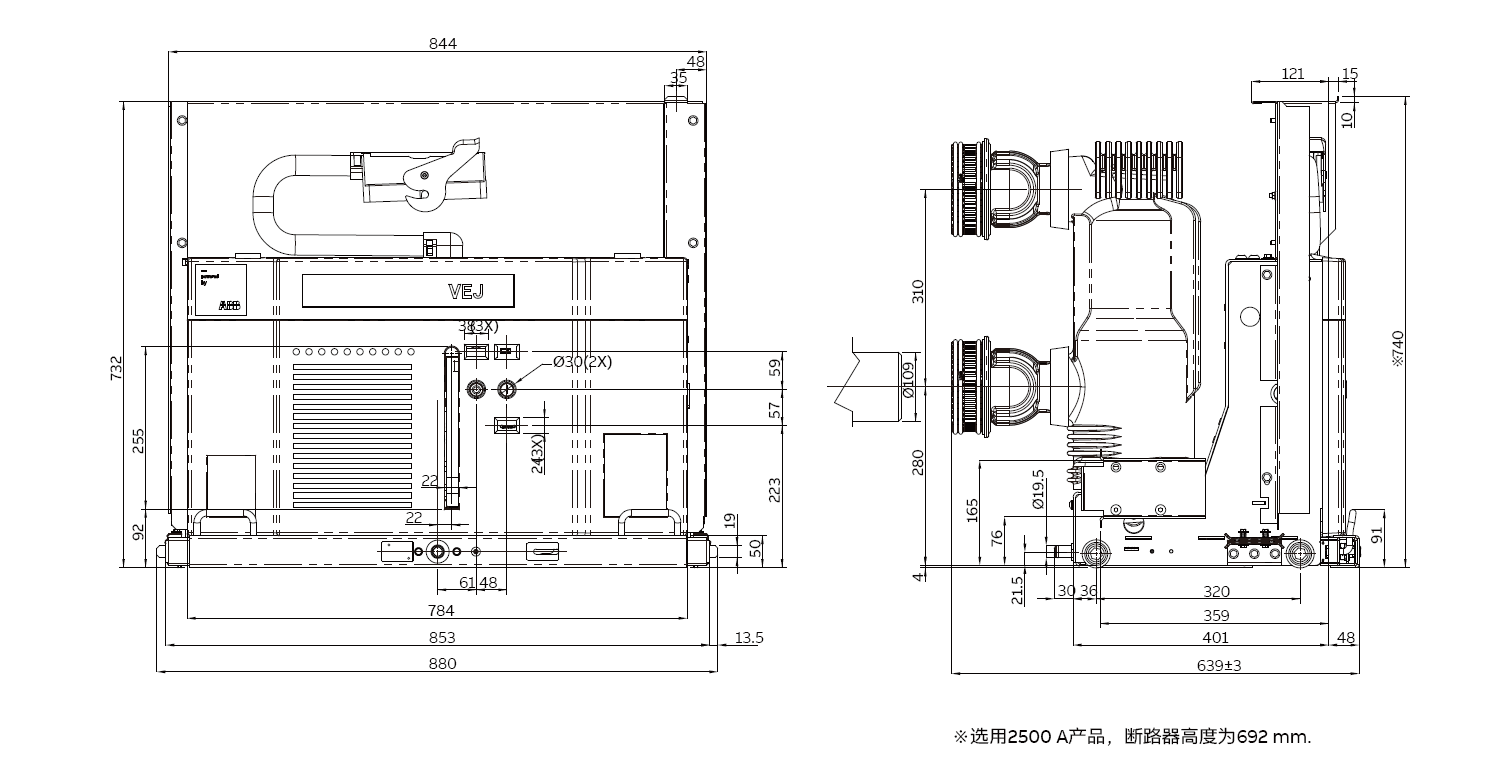

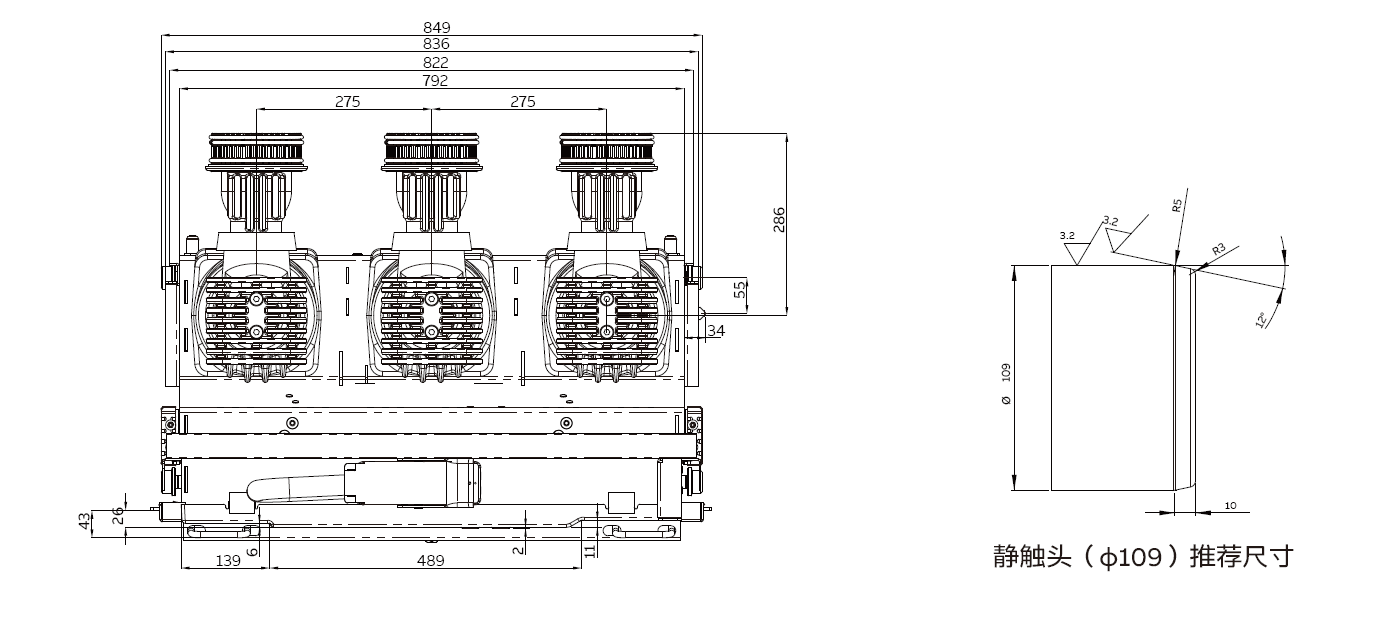

l 7.3 手车式VEJ（2500 A/3150 A/4000 A...25 kA...40 kA）外形尺寸

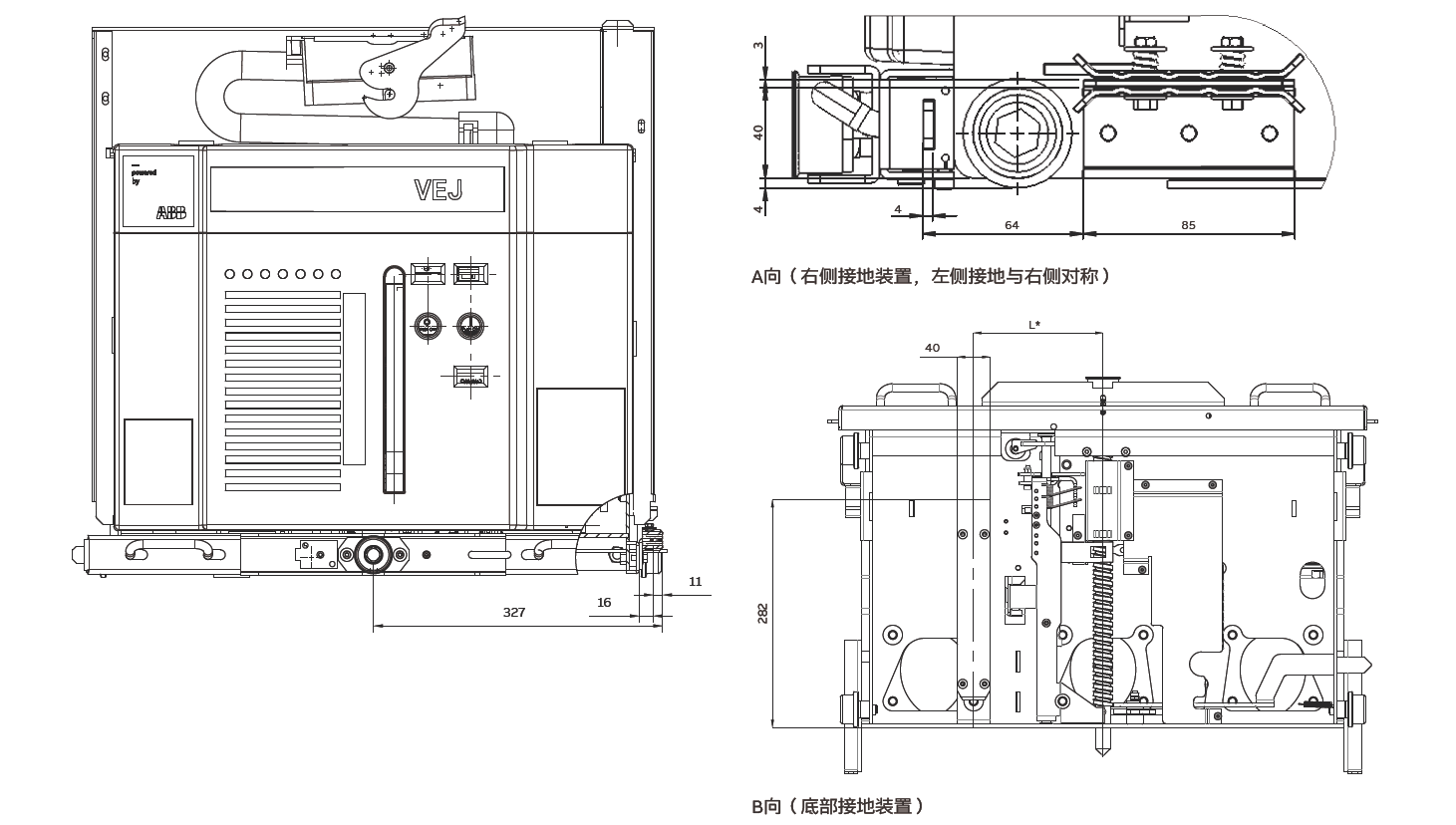

l 7.4 手车式VEJ（P210小电流）接地外形尺寸

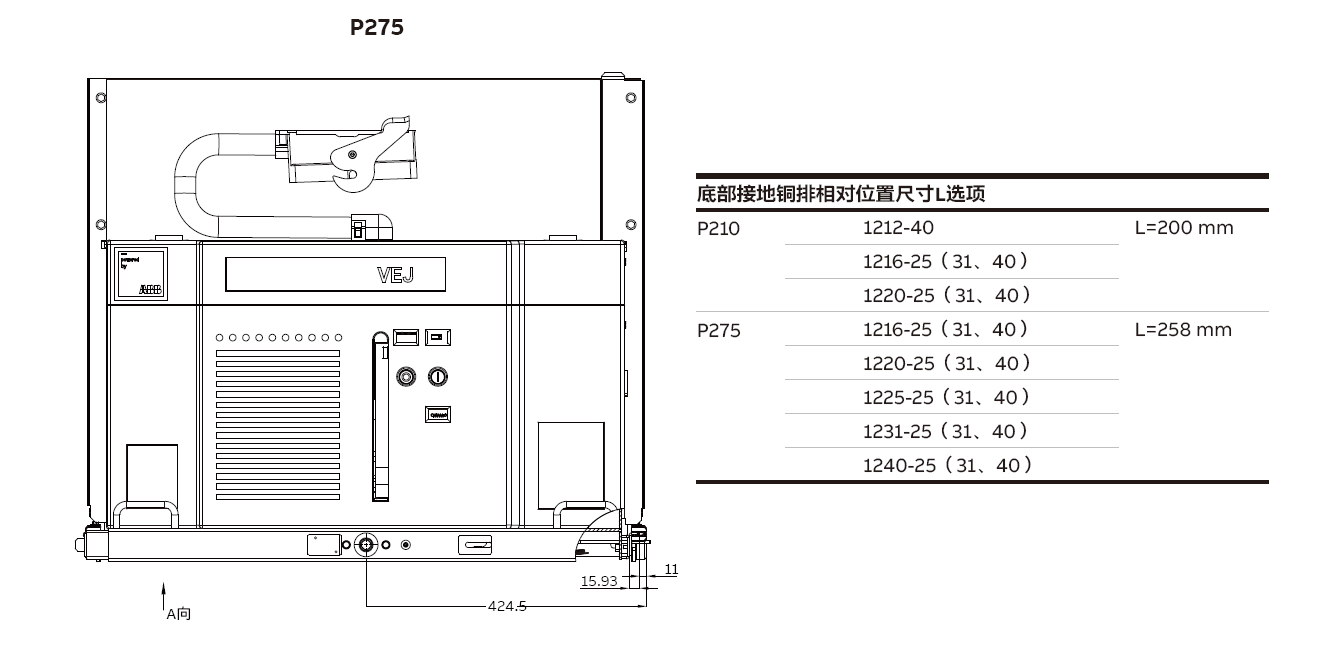

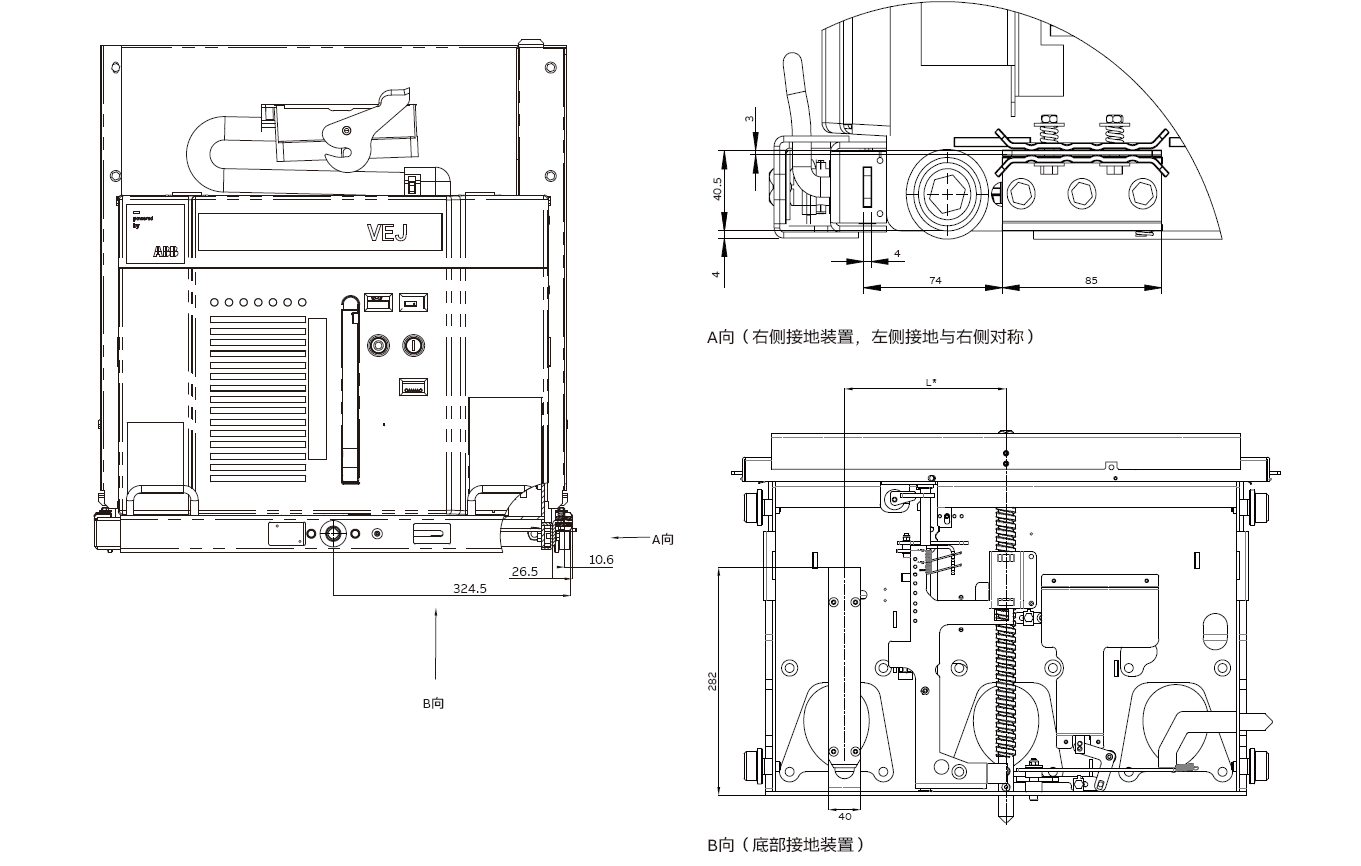

l 7.5 手车式VEJ（P210大电流，P275）接地外形尺寸

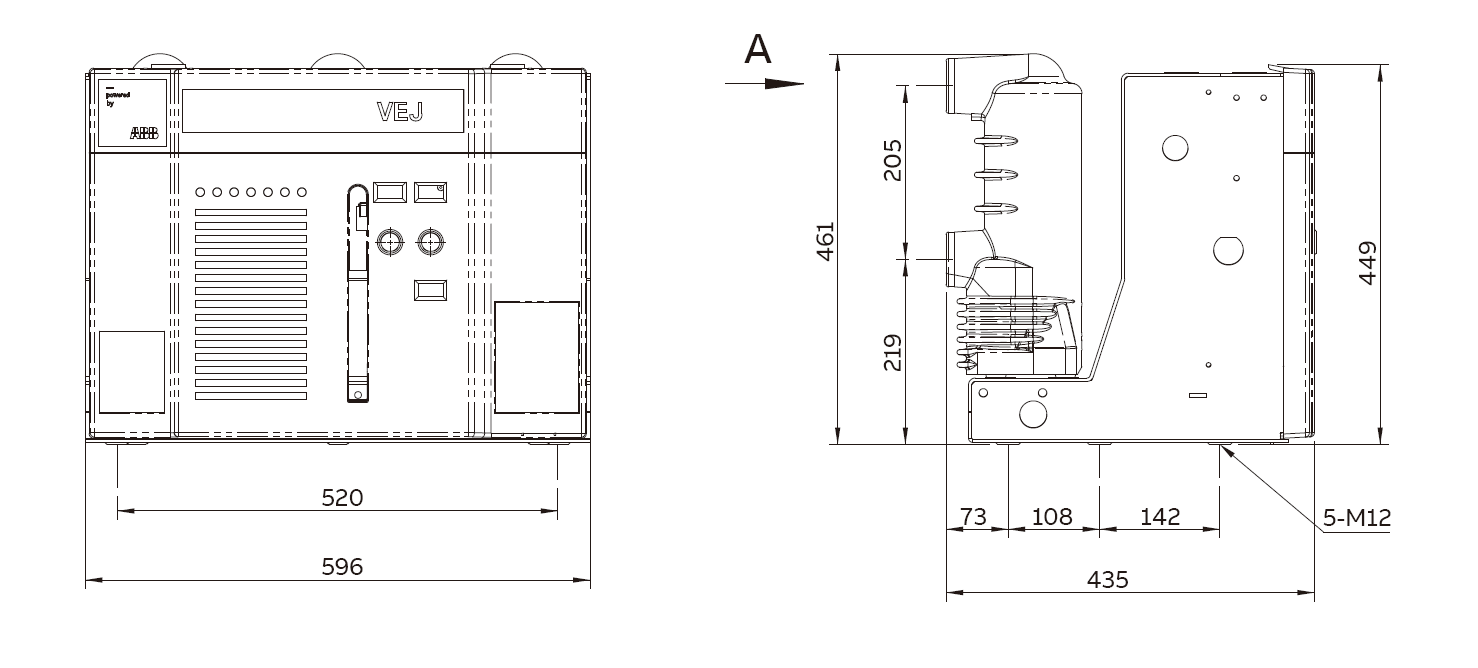

l 7.6 固定式VEJ（630 A/1250 A...25 kA...31.5 kA）外形尺寸

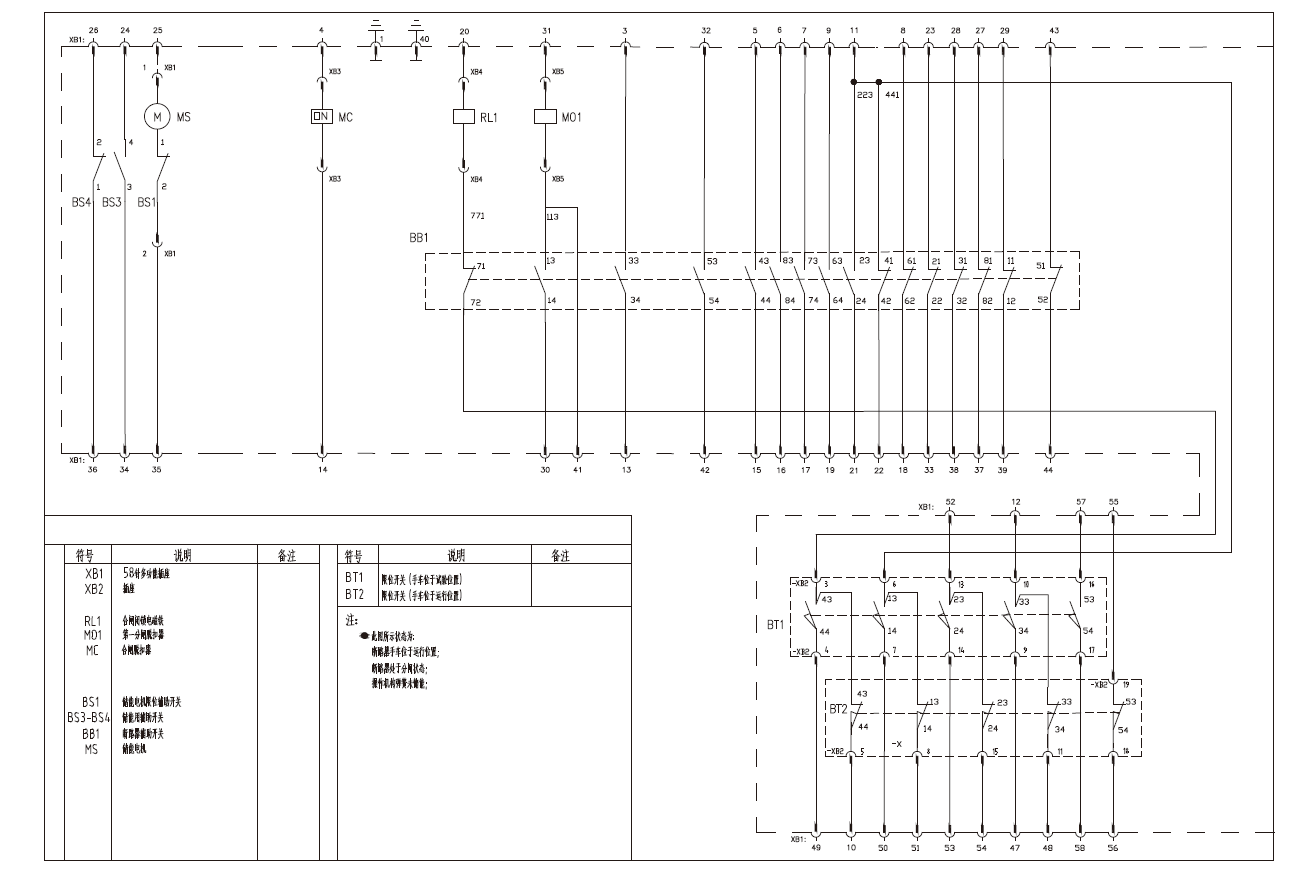

l 5.1-VEJ手车式电气原理图（配8NO8NC辅助开关）

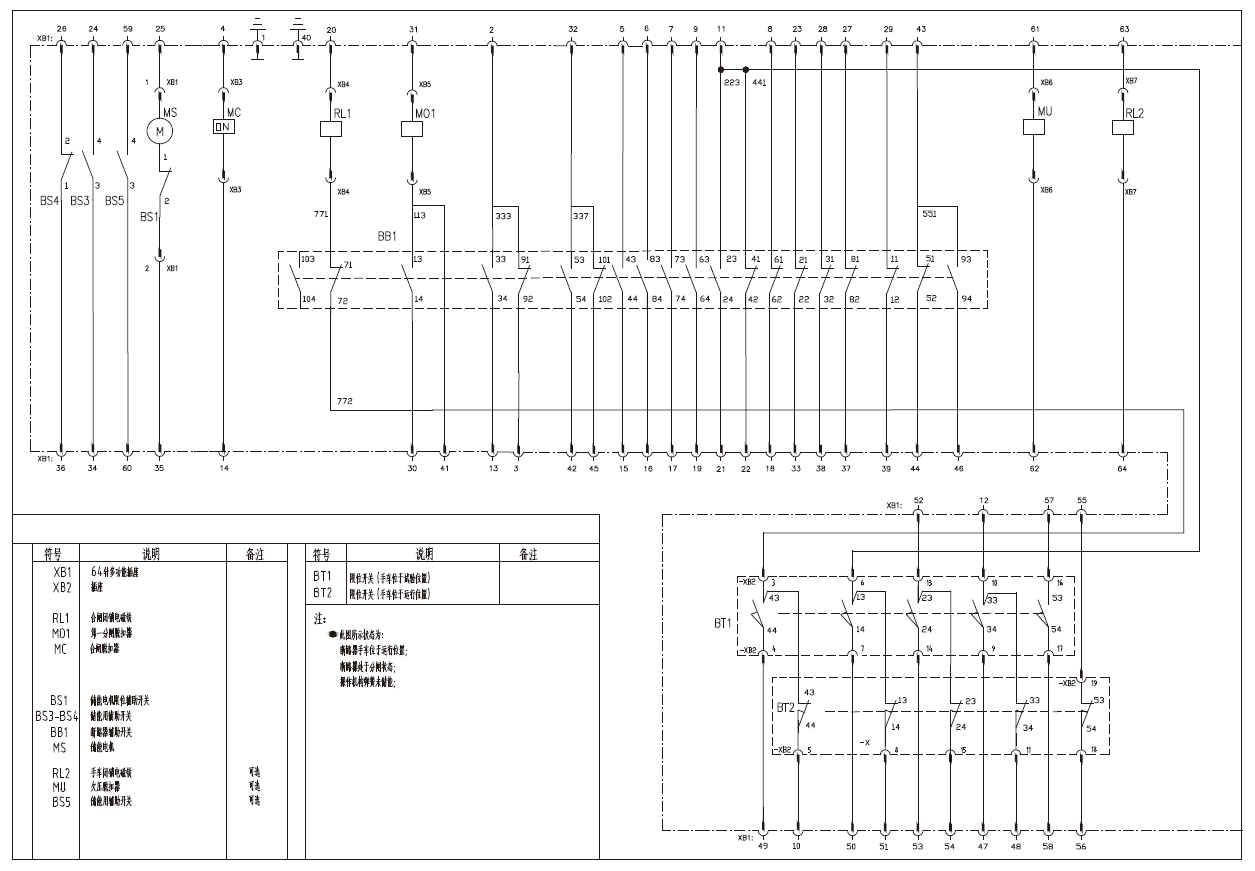

l 5.2-VEJ手车式电气原理图（配10NO10NC辅助开关）
l 5.3-VEJ固定式电气原理图（配8NO8NC辅助开关）
