ABB继电保护RE_615系列最近几年在电力系统中越来越得到广泛的应用，今天凯炀电气就和大家分享下ABB继电保护RE_615的常用基本操作。

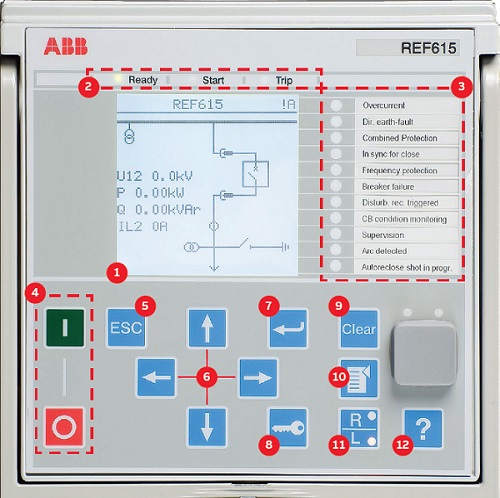

人机机界面介绍
1 | 显示屏 | 单线图, 测量界面, 主菜单 |
2 | 测试及保护LED指示 | Ready-LED长亮:OK, Ready-LED闪烁:装置內部故障Start-LED长亮:保护功能启动, Start-LED闪烁:装置闭锁, Trip-LED:装置保护跳闸 |
3 | 11个可编程LED | LED可为报警及指示, 可设置为常亮或闪烁 |
4 | 控制按钮 | 按断开/投入，进入來确认动作.若有多于一个以上可控制设备, 需先用方向键来选择要控制的设备，需在本地模式下控制 |
5 | 退出\取消 | 可用來取消动作或退出设定模式返回至主菜单 |
6 | 方向键 | 左=返回, 右=进入, 上=向上,下=向下上/下亦可选择可控制设备 |
7 | 进入\选择 | 进入 保存设定值修改模式及确认设定值 |
8 | 权限 | 若有使用权限, 可利用此按钮登入或退出 |
9 | 清除 | 清除事件或指示 |
10 | 主菜单 | 在主菜单, 单线图, 测量页面 |
11 | 就地\远方 | 改变控制权限 本地/远方 |
12 | 帮助 | 查看帮助信息 |
人机界面使用简介
改变语言
Menu → Language您可在主菜单按ESC及←來改变语言，出厂默认英文。
改变屏幕对比度
按ESC以及按 ↑ 或 ↓ 來修改屏幕对比度。
清除事件或指示
有2种方式可清除事件或指示
• 按Clear進入清除菜单, 或在主菜单中选择 Clear. 接着选择需要清除的項目之后, 按回车键→ 按 ↑ ，再按回车键
• 按Clear保持3秒來清除指示灯, 之后, 再立即保持3秒來清除LEDs
进入主菜单及修改参数
按菜单键來在主菜单、单线图、测量界面窗口切换
按→及选择您想修改之设定值, 接着, 按回车键以及利用 ↑ 或 ↓ 來修改。
存储设定
按菜单键返回主菜单或按←退出。装置跳出确认是否修改, 选择“Yes“.
Menu → Configuration → General → Software reset.
改变定值
Menu → Settings → Settings → 选择定值组（默认1）按回车键 → Current Protection → PHLPTOC1 → Start value.
输入/输出 状态
Menu → Monitoring → I/O status
改变保护功能代码, 由IEC 61850名称改为IEC 60617或是ANSI
Menu → Configuration → HMI → FB Naming convention
查看故障记录, 最近一比故障的电流电压值
Menu → Monitoring → Recorded data → Fault record
右上角显示区
屏幕右上角用來显示执行动作或是使用者权限。说明如下：
S =参数储存中, ! =警告 以及/或是指示
V =浏览者, O =操作者, E =工程师, A =系统管理者
查看装置型号, 序列号, HW版本及软件版本
Menu → Information → Product Identifiers
查看內部故障码
Menu → Monitoring → IED Status → Self-supervision
恢复出厂设定
警告! 所有参数会恢复到出厂设定. 若此装置在使用中有负载, 这样的修改可能使保护功能动作Menu → Configuration → General → Factory SettingUsing the local HMI
